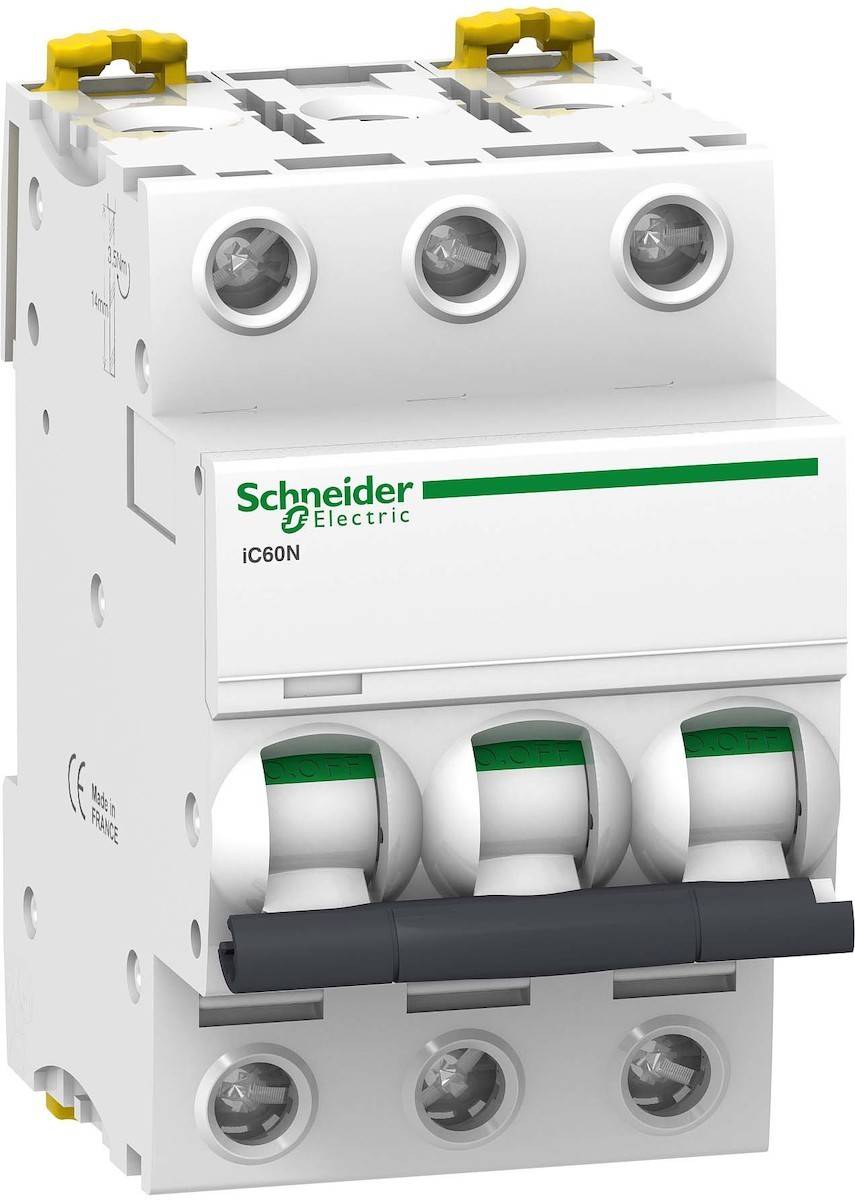

Acti 9 A9F78310 Автоматический выключатель трехполюсный 10А (6 кА, B) Schneider Electric
92 р.
- Производитель: Schneider electric
- Код производителя: A9F78310
EAN: 3606480092862
- Тип товара: Автоматический выключатель
- ID:4320308
Сравнить цены (1)
Цена от 92 р. до 92 р. в 1 магазинах
Магазин | Цена | Наличие |
---|---|---|
Описание
Смотри также характеристики.
Характеристики
Параметр | Значение |
---|---|
Производитель | Schneider Electric |
Торговая марка | Schneider Electric |
Модель/Серия | Acti 9 |
Тип изделия | Модульный автоматический выключатель (автомат) |
Степень защиты IP | IP20 |
Количество полюсов | 3P |
Кривая отключения | B |
Ток отключения | 6кА |
Количество модулей (ширина 18 мм) | 3шт |
Способ монтажа | DIN-рейка |
Механическая износостойкость (циклов В-О) | 20000 |
Электрическая износостойкость (циклов В-О) | 10000 |
Температура | от -35до +70°С |
Напряжение | 400В АС |
Номинальный ток | 10 А |
Высота | 85.000 |
Ширина | 40.000 |
Глубина | 75.000 |
Номинальное напряжение | 400 В |
Тип | Автоматический выключатель |
Климатическое исполнение | УХЛ-4 |
Модельный ряд | Acti 9 |
Тип расцепления | В |
Степень защиты | IP20 |
Тип монтажа | на DIN-рейку |
Цвет корпуса | белый |
Вид | автоматический выключатель |
Отключающая способность | 6кА |
Степень защиты корпуса | IP20 |
Крепление | Din-рейка |
Максимальное сечение присоединяемого кабеля | 25 мм² |
Количество силовых полюсов | 3 |
Количество модулей DIN | 3 |
Номинальная отключающая способность | 6 кА |
Номинальная частота | 50 Гц |
Износостойкость электрическая/механическая | 20000 |
Класс ограничения | 3 в соответствии с EN 60898-1 3 в соответствии с IEC 60898-1 |
Степень загрязнения | 3 |
Рабочая температура | От -35°C до +70°C |
Температура хранения | От -40°C до +85°C |
Цвет | Белый |
Размеры | 54 x 85 x 78.5мм |
Вес нетто | 0.375 кг |
Кривая отключения? | B |
Степень защиты (IP) | IP20 |
Тип напряжения | AC/DC (перемен./постоян.) |
Номин. (расчетное) напряжение | 400В |
Частота | 50 Гц |
Глубина установочная (встраив.) | 78.5мм |
Модульная ширина (общ. кол-во модульных расстояний) | 3 |
Номин. ток | 10А |
Подходит для скрытого монтажа (заподлицо) | Нет |
Характеристика срабатывания (кривая тока) | B |
Возможна дополнит. комплектация | Да |
Одновременное отключение нейтрали (N) | Нет |
Категория перенапряжения | IV |
Общ. количество полюсов | 3 |
Количество защищенных полюсов | 3 |
Класс токоограничения | 3 |
Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*) | 6 |
Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*) | 6 |
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*) | 20 |
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*) | 10 |
Наименование продукта | Acti 9 iC60 |
Описание полюсов | 3P |
Тип сети | Переменный ток/Постоянный ток (AC/DC) |
Категория применения | категория А в соответствии с EN 60947-2 категория А в соответствии с IEC 60947-2 |
[in] номинальный ток | 10 А |
Область применения | распределение |
Число защищенных полюсов | 3 |
Код кривой | B |
Стандарты | EN 60947-2 IEC 60898-1 EN 60898-1 IEC 60947-2 |
Серия | Acti9 |
Соответствие требованиям по изоляции | да в соответствии с EN 60898-1 да в соответствии с EN 60947-2 да в соответствии с IEC 60898-1 да в соответствии с IEC 60947-2 |
Код отключающей способности | N |
Технология расцепителя | термомагнитный |
Краткое название устройства | IC60N |
Тип продукта | миниатюрный автоматический выключатель |
Монтажная опора | DIN-рейка |
[ui] номинальное напряжение изоляции | 500 В Переменный ток 50/60 Гц в соответствии с EN 60947-2 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
Шаг 9 мм | 6 |
Код совместимости | iC60 |
Сегмент рынка | малые коммерческие предприятия |
Совместимость распределительного блока с гребенчатыми шинами | Верхняя или нижняяДа |
Длина зачистки проводов | 14 мм для Верхняя или нижняя соединение |
Момент затяжки | 2-2 Н-м Верхняя или нижняя |
Тип управления | тумблер |
Частота сети | 50/60 Гц |
Индикатор положения контакта | да |
Механическая износостойкость | 20000 циклы |
Защита от замыкания на землю | отдельный блок |
Предел электромагнитного отключения | 4 x In +/- 20 % |
Соединения – клеммы | единая клемма (Верхняя или нижняя) 1-25 мм² Жесткий единая клемма (Верхняя или нижняя) 1-16 мм² Гибкий |
Электрическая износостойкость | 10000 циклы |
[up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с EN 60947-2 6 кВ в соответствии с IEC 60947-2 |
Индикатор наличия напряжения | индикатор срабатывания |
Исполнение монтажа | стационарный |
Подготовка к работе в тропических условиях | 2 в соответствии с IEC 60068-1 |
Относительная влажность | 95-95 % в 55-55 °C |
Рабочая температура окружающей среды | -35-70 °C |
Степень защиты ip | IP20 в соответствии с МЭК 60529 IP20 в соответствии с EN 60529 |
Высота над уровнем моря | 0...2000 м |
Температура окружающей среды при хранении | -40-85 °C |
Тип устройства или его аксессуаров | Миниатюрный автоматический выключатель |
Вес, кг | 0.3280 |
Номинальный ток, A | 10 |
Код кривой отключения | B |
Вес, в килограммах | 0.38 |
Глубина монтажа, установки | 44.5 мм |
Род тока | AC/DC |
Характеристика срабатывания | B |
Общее количество полюсов | 3 |
С коммутируемым нейтральным проводником | Нет |
Ширина в числах модульных расстояний | 3 |
Номинальное напряжение изоляции Ui | 500 В |
Для скрытого монтажа | Нет |
Минимальное сечение однопроволочного проводника | 1 мм² |
Максимальное сечение однопроволочного проводника | 16 мм² |
Минимальное сечение многопроволочного гибкого проводника | 1 мм² |
Максимальное сечение многопроволочного гибкого проводника | 25 мм² |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В | 6 кА |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В | 6 кА |
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В | 20 кА |
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В | 10 кА |
Номинальное импульсное напряжение | 6 кВ |
Температура эксплуатации | от -35 до +70 °С |
