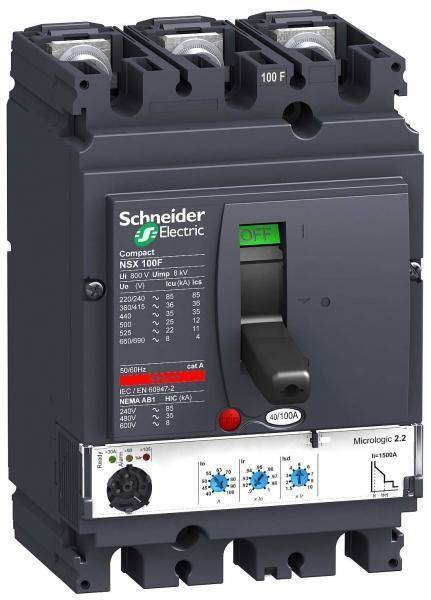

LV429795 3П3Т автоматический выключатель Micrologic 2.2 100A NSX100N Schneider Electric
882 р.
- Производитель: Schneider electric
- Код производителя: LV429795
EAN: 3606480007507
- Тип товара: Силовой автоматический выключатель
- ID:4240510
Сравнить цены (1)
Цена от 882 р. до 882 р. в 1 магазинах
Магазин | Цена | Наличие |
---|---|---|
Описание
Смотри также характеристики.
Характеристики
Параметр | Значение |
---|---|
Серия | ComPact NSX100...250 Compact |
Тип подключения силовой электрич. цепи | Винтовое соединение |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Степень защиты (IP) | IP30 |
Количество вспомогат. переключающих контактов | 0 |
Количество полюсов | 3 |
Конструкция прибора | Встраив. устройство фиксированной установки (стационарный) |
С расцепителем минимального напряжения | Нет |
Моторный привод опционально | Да |
Встроенная защита от замыканий на землю | Нет |
Подходит для монтажа на DIN-рейку (с Ω-профилем) | Нет |
Номин. отключающая способность Icu при 400 В, 50 Гц | 50кА |
Возможность установки индикатора отключения | Нет |
Тип элемента управления | Рычажковый (перекидной рычаг) |
Моторный привод встроенный | Нет |
Вид подключения главной электрич. цепи | Передняя сторона |
Диапазон уставки тока расцепления | 90...100А |
Номин. продолжительный ток Iu | 100А |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания | 1500...1500А |
Диапазон краткосрочной задержки расцепителя короткого замыкания | 54...1000А |
Номин. напряжение | 690...690В |
DIN rail (top hat rail) mounting optional (*) | Нет |
Complete device with protection unit (*) | Да |
Тип изделия | Силовой автоматический выключатель |
Наименование продукта | Compact NSX |
Описание полюсов | 3P |
Тип управления | тумблер |
Тип сети | Переменный ток |
Категория применения | категория А |
[in] номинальный ток | 100 А в 40 °C |
Область применения | распределение |
[ue] номинальное рабочее напряжение | 690 V Переменный ток 50/60 Гц |
Частота сети | 50/60 Гц |
Описание защищенных полюсов | 3t |
Наименование расцепителя | Micrologic 2.2 |
Соответствие требованиям по изоляции | да в соответствии с EN/IEC 60947-2 |
Технология расцепителя | электронный |
Защитные функции блока управления | LSoI |
Краткое название устройства | NSX100N |
Тип продукта | выключатель |
Исполнение монтажа | стационарный |
Монтажная опора | задняя монтажная панель |
[ui] номинальное напряжение изоляции | 800 В Переменный ток 50/60 Гц |
Код совместимости | NSX100 |
Механическая износостойкость | 50000 циклы |
Защита от замыкания на землю | Без |
Присоединение с верхней стороны | передний |
Соединение с нижней стороны | передний |
Диапазон уставок мгновенной защиты типа ii | фиксированный |
Диапазон длительных задержек срабатывания | 40...100 A |
Задание длительной задержки срабатывания | фиксированный |
Тепловая память | 20 минут до и после срабатывания |
Электрическая износостойкость | 10000 циклы в 690 V In 20000 циклы в 690 V In/2 30000 циклы в 440 V In 50000 циклы в 440 V In/2 |
[up] номинальное импульсное выдерживаемое напряжение | 8 кВ |
[tr] регулируемая уставка времени защиты от перегрузки | 11-11 с в 7,2 x Ir 16-16 с в 6 x Ir 400-400 с в 1,5 x Ir |
Тип уставки времени срабатывания защиты при коротком замыкании | фиксированный |
Уставка тока ir защиты с длительной выдержкой времени | 9 регулируемых настроек |
Номинальный ток расцепителя | 100-100 А в 40 °C |
[isd] уставки тока срабатывания при коротком замыкании | 1.5...10 x Ir |
Уставка тока мгновенного срабатывания | 1500 A |
Межполюсный шаг | 35 мм |
Количество слотов | 5 разъемы |
Вес нетто | 2.05 кг |
Диапазон уставок защиты от короткого замыкания [isd] | 9 регулируемых настроек |
Стандарты | EN/IEC 60947 |
Степень загрязнения | 3 в соответствии с IEC 60664-1 |
Относительная влажность | 0-95 % |
Категория перенапряжения | Класс II |
Рабочая высота | 0...2000 м без ухудшения рабочих характеристик 2000 m...5000 m с ухудшением рабочих характеристик |
Класс защиты от поражения электрическим током | класс II |
Рабочая температура окружающей среды | -25-70 °C |
Степень защиты ip | IP40 в соответствии с МЭК 60529 |
Сертификаты | CCC EAC Морское исполнение |
Температура окружающей среды при хранении | -50-85 °C |
Степень ударостойкости ik | IK07 в соответствии с МЭК 62262 |
