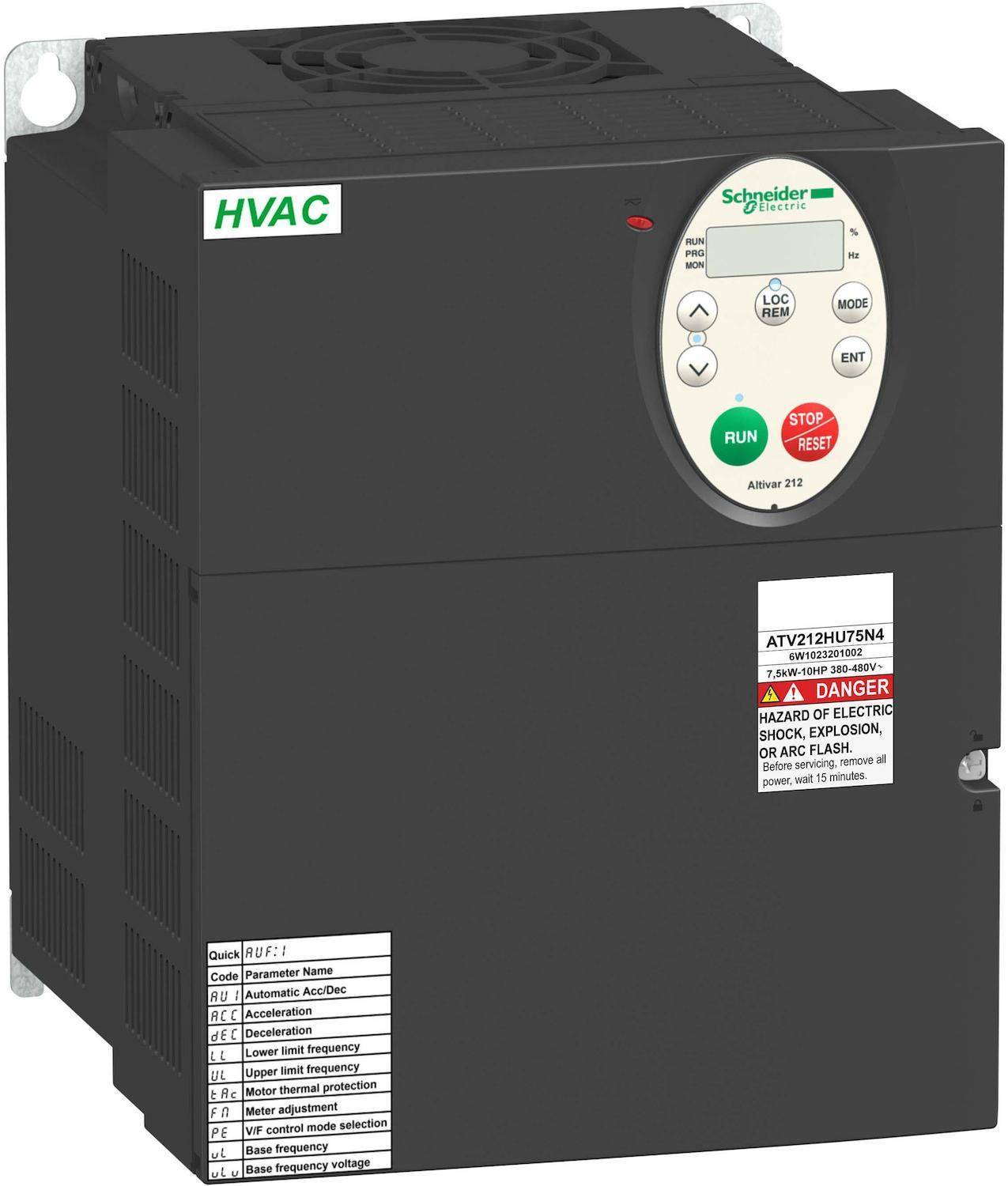

ATV212HD11N4 преобразователь частоты ATV212 11КВТ 480В IP21 Schneider Electric

Производитель: Schneider electric
Код производителя: ATV212HD11N4
EAN: 3606480322518
Тип товара: Электрика
ID:4234075

Где купить

Рейтинг:

(0/5)

Отзывы (0) Оставить отзыв

Описание Видео обзоры (2) Характеристики Цены Отзывы (0)

Сравнить цены

Последняя известная цена от 1204 р. до 1812 р. в 3 магазинах

В данный момент у нас нет информации о наличии данного товара в магазинах.
Вы можете поискать его на других площадках:

Магазин	Цена	Наличие
Мегамаркет 5/5 ООО "МАРКЕТПЛЕЙС" ИНН: 9701048328	Повышенный кешбэк до 40%	Наличие уточняйте 17.08.2024

OMA BY 5/5 Информация о компании	Крупнейшая в Беларуси оптовая и розничная торговая сеть строительных материалов и инструментов

Algo BY 5/5 Информация о компании	Мы предлагаем профессиональную консультацию, вежливое обслуживание, честные цены и быструю и аккуратную доставку ✔ Промокоды на скидку

OZ BY 5/5 Информация о компании	Мы трудимся, чтобы предложить максимальный выбор: товаров, способов оплаты, вариантов доставки — и лучший сервис ✔ Промокоды на скидку

24shop BY 5/5 Информация о компании	24shop - это возможность приобрести все необходимое в одном месте

Домотехника 5/5 Информация о компании

21vek BY 5/5 Информация о компании	Быстрая доставка. Мы доставляем товар по всей Беларуси в удобное для вас время ✔ Промокоды на скидку

Яндекс.Маркет 5/5 ООО "ЯНДЕКС" ИНН: 7736207543	✔ Промокоды на скидку

AliExpress 5/5 ООО "АЛИБАБА.КОМ (РУ)" ИНН: 7703380158	Один из крупнейших мировых маркетплейсов, предлагающий клиентам самые низкие цены ✔ Промокоды на скидку

Описание

Смотри также характеристики.

Видео Обзоры (2)

ATV212 FCS FAQ сброс на заводские настройки

Преобразователи частоты Altivar 21, Schneider

Характеристики

Параметр	Значение
Серия	Altivar 212
Степень защиты (IP)	IP21
Высота	232мм
Ширина	180мм
Глубина	170мм
С элементом/блоком управления	Да
Поддержка протокола SafetyBUS p	Нет
Поддержка протокола PROFIsafe	Нет
Поддержка протокола PROFINET IO	Нет
Поддержка протокола PROFINET CBA	Нет
Поддержка протокола Foundation Fieldbus	Нет
Поддержка протокола EtherNet/IP	Нет
Поддержка протокола DeviceNet Safety	Нет
Поддержка протокола AS-Interface Safety at Work	Нет
Поддержка протокола INTERBUS-Safety	Нет
Поддержка протокола SERCOS	Нет
Поддержка протокола других шинных систем	Да
Поддержка протокола SUCONET	Нет
Поддержка протокола DeviceNet	Нет
Поддержка протокола Data-Highway	Нет
Поддержка протокола MODBUS	Да
Поддержка протокола KNX	Нет
Поддержка протокола INTERBUS	Нет
Поддержка протокола CAN	Нет
Поддержка протокола PROFIBUS	Нет
Поддержка протокола ASI	Нет
Поддержка протокола TCP/IP	Нет
Поддержка протокола LON	Да
С оптическим интерфейсом	Нет
Количество HW-интерфейсов USB	0
Количество HW-интерфейсов RS-485	1
Относительная симметрия сети, допуски по частоте	5%
Относительная симметрия сети, допуски по току	UN%
Макс. частота на выходе	200Гц
Допускается применение в жилых и коммерческих зонах	Да
Допускается применение в промышленной зоне	Да
С встроенными тормозными сопротивлениями	Нет
Количество вход. фаз	3
Количество выход. фаз	3
Тип преобразователя	I-Преобразователь тока
Возможно управление в 4-х квадрантах	Нет
Частота сети	47,5...63 Гц
Сетевое напряжение	380...480В
С возможностью подключения ПК (персонального компьютера)	Да
Количество других HW-интерфейсов	0
Количество HW-интерфейсов Industrial Ethernet	0
Количество HW-интерфейсов RS-422	0
Количество HW-интерфейсов RS-232	0
Количество параллельных HW-интерфейсов	0
Количество HW-интерфейсов TTY	0
Количество HW-интерфейсов PROFINET	0
Макс. выход при линейной нагрузке при номин. выход. напряжении	11
Макс. выход при квадратичной нагрузке при номин. выход. напряжении	UN
Max. output voltage (*)	480
Rated output current I2N (*)	22.5
Тип	Преобразователь частоты
Количество фаз	3
Входная частота	50/60 Гц
Количество выходных каналов	3
Номинальное выходное напряжение	480 В
Выходная частота (синхронизированная с электросетью)	от 0.5 до 200.0 Гц
Интерфейс	RS-485
Класс защиты	IP21
Цвет	черный
Габариты	180 x 232 x 170мм
Вес нетто	6.45 кг
Тип изделия	Частотный преобразователь (преобразователь частоты)
Степень загрязнения	2 в соответствии с IEC 61800-5-1
Относительная влажность	5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3
Уровень шума	51 дБ в соответствии с 86/188/EEC
Виброустойчивость	1,5 мм (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6 1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-8
Ударопрочность	15 gn для 11 мс в соответствии с IEC 60068-2-27
Характеристики окружающей среды	классы 3C1 в соответствии с IEC 60721-3-3 классы 3S2 в соответствии с IEC 60721-3-3
Рабочая температура окружающей среды	-10-40 °C (без ухудшения номинальных значений) 40-50 °C (с понижающим коэффициентом)
Сертификаты	C-Tick NOM 117 CSA UL
Температура окружающей среды при хранении	-25-70 °C
Маркировка	CE
Момент затяжки	0.6 Н-м (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) 2.5 Н-м, 22 фунт•дюйм (L1/R, L2/S, L3/T)
Частота коммутации	6...16 kHz регулируем. 12...16 kHz с понижающим коэффициентом
Физический интерфейс	2-проводн. RS 485
Рабочее положение	вертикальный +/- 10 градусов
Электрическое соединение	VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RESзажим 2.5-2.5 мм² / AWG 14 L1/R, L2/S, L3/Tзажим 16-16 мм² / AWG 6
Питание	внутреннее питание для регулировочного потенциометра (1 - 10 кОм)10.5 В пост. ток +/- 5 %,
Сопротивление изоляции	>= 1 МОм 500 В пост. тока в течение 1 минуты
Формат данных	8 бит, 1 стоповый бит, чет/нечет или без проверки на четность
Скорость передачи	9600 бит/с или 19200 бит/с
Протокол порта обмена данными	METASYS N2 APOGEE FLN LonWorks BACnet Modbus
Изоляция	электрический между мощностью и управлением
Рассеиваемая мощность, вт	430 Вт
Минимальный коммутируемый ток	3 мА в 24 В пост. ток для задаваем. релейная логика
Количество дискретных выходов	2
Кадр передачи	RTU
Кол-во адресов	1-247
Предполагаемый линейный isc	22 кА
Непрерывный выходной ток	22.5 А в 380 В 22.5 А в 460 В
Макс. переходной ток	24.8 А для 60 с
Выходная частота привода	0.5-200 Гц
Номинальн. частота коммутации	12 kHz
Компенсация проскальзывания вала двигателя	недоступно при управлении двигателем путем преобразования напряжения в частоту регулируем. автоматически при любой нагрузке
Ошибка линеаризации	VIA+/- 0,15 % макс. значения для вход VIB+/- 0,15 % макс. значения для вход FM+/- 0,2 % для выход
Программы ускорения и замедления	автоматически, исходя из нагрузки линейн., задается отдельно, от 0,01 до 3200 с
Торможение до остановки	подачей пост. тока
Разрешение по частоте	дисплейный блок0,1 Гц аналоговый вход0,024/50 Гц
Функциональность	среди
Специальное применение	HVAC
Полная мощность	17.1 кВ·А в 380 В
Точность скорость	+/- 10 % номинального проскальзывания 0,2 Tn ... Tn
Точность момента	+/- 15 %
Контур регулирования	настраиваемый ПИ регулятор
Диапазон скоростей	44470
Переходная перегрузка по вращающему моменту	120-120 % номинального крутящего момента двигателя +/- 10 % для 60 с
Электрическая прочность изоляции	3535 В постоянный ток между зажимами заземления и питания 5092 В постоянный ток между зажимами управления и питания
Тип смещения	нет импеданса
Опциональная карта	коммуникационная карта для LonWorks
Воздушный поток	147 м³/ч
Диапазон мощности	7-11 кВт в 380-440 В 3 фазы 7-11 кВт в 480-500 В 3 фазы
Локальная индикация	шина пост. тока под напряжением1 светодиод (красный)
Тип соединителя	1 Открытый стиль 1 RJ45
Тип пускателя	variable speed drive
Количество аналоговых входов	2
Степень защиты ip	IP21
Количество аналоговых выходов	1
Мощность двигателя, квт	11 кВт
Мощность двигателя, л.с.	15 лс
Стиль сборки	с радиатором
Фильтр помех	Класс C2 с интегрированным фильтром ЭМС
Линейный ток	16.8 А в 480 В 21.1 А в 380 В
Пределы напряжения питания	323-528 В
Частота сети питания	50...60 Hz - 5...5 %
Назначение продукта	асинхронные электродвигатели
Краткое название устройства	ATV212
Тип продукта	привод с регулируемой частотой вращения
Специальная область применения продукта	насосы и вентиляторы в ОВКВ
Число фаз	3 фазы
[us] номинальное напряжение сети	380...480 В - 15...10 %
цвет	черный
Страна производства	Китай
