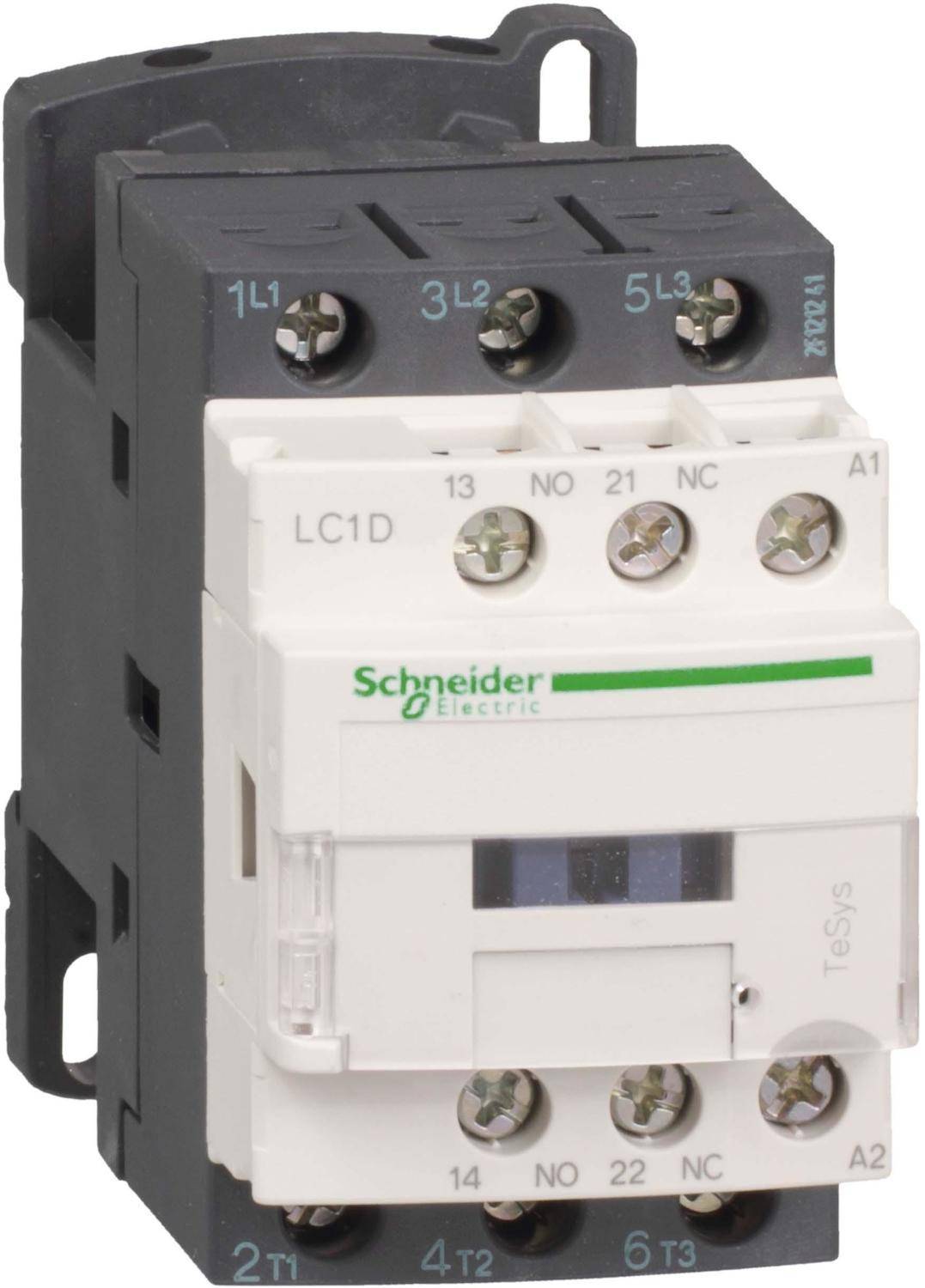

LC1D09P7 КОНТАКТОР D 3Р,9 A,НО+НЗ,230V 50/60 ГЦ,ЗАЖИМ ПОД ВИНТ, Schneider Electric
136 р.
- Производитель: Schneider electric
- Код производителя: LC1D09P7
EAN: 3389110348903
- Тип товара: Контактор
- ID:4216424
Сравнить цены (1)
Цена от 136 р. до 136 р. в 1 магазинах
| Магазин | Цена | Наличие |
|---|---|---|
Описание
Смотри также характеристики.
Характеристики
| Параметр | Значение |
|---|---|
| Серия | TeSys (Schneider Electric) |
| Тип напряжения управления | AC (перемен.) |
| Тип подключения силовой электрич. цепи | Винтовое соединение |
| Номин. напряжение питания цепи управления Us постоян. тока DC | NAВ |
| Номин. раб. ток Ie при AC-1, 400 В | 25А |
| Номин. раб. ток Ie при AC-3, 400 В | 9А |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 1 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 1 |
| Количество нормально разомкнутых (НО) силовых контактов | 3 |
| Номин. коммутируем. мощность при AC-3, 400 В | 4кВт |
| Модульное исполнение | Нет |
| Номин. напряжение питания цепи управления Us AC 60 Гц | 230...230В |
| Номин. напряжение питания цепи управления Us AC 50 Гц | 230...230В |
| Номин. раб. ток Ie при AC-4, 400 В | 6А |
| Номин. коммутируем. мощность при AC-4, 400 В | 2.2кВт |
| Номинальное напряжение главной цепи | 230 В |
| Тип тока | переменный |
| Номинальный ток главной цепи | 9 А |
| Категория применения | AC-1, AC-3 |
| Напряжение катушки управления | 230 В |
| Вес нетто | 0.32 кг |
| Род тока | переменный (AC) |
| Тип | контактор |
| Число и исполнение доп. контактов | 1NO+1NC |
| Исполнение | нереверсивный |
| Способ монтажа | DIN-рейка/монтажная плата |
| Номинальный ток | 9 |
| Номинальное рабочее напряжение | 100-230 |
| Количество фаз | 3 |
| Степень защиты | IP20 |
| Модельный ряд | TeSys |
| Количество полюсов | 3 |
| Материал корпуса | пластик |
| Рабочее напряжение переменного тока | 380 В |
| Номинальный рабочий ток | 9 А |
| Количество вспомогательных НЗ контактов | 1 |
| Количество вспомогательных НО контактов | 1 |
| Номинальное напряжение цепи управления | 230 В |
| Температура эксплуатации | От -40°C до +60°C |
| Температура хранения | От -60°C до +80°C |
| Механическая износостойкость | 15 млн. циклов |
| Габариты | 45 x 77 x 86мм |
| Тип изделия | Магнитный пускатель/контактор перемен. тока (AC) |
| Количество нормально замкнутых (НЗ) силовых контактов | 0 |
| Наименование продукта | TeSys D |
| Описание полюсов | 3P |
| Напряжение цепи управления | 230 V переменный ток 50/60 Гц |
| Применение контактора | активная нагрузка управление электродвигателем |
| Стандарты | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
| [ue] номинальное рабочее напряжение | силовая цепь |
| Тип цепи управления | пер. ток в 50/60 Гц |
| [ith] условный тепловой ток на открытом воздухе | 25 А в |
| Соответствующий номинал предохранителя | 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 25 А gG в |
| Номинальная отключающая способность | 250 А в 440 V для силовая цепь в соответствии с IEC 60947 |
| Среднее полное сопротивление | 2.5 мОм - Ith 25 А 50 Гц для силовая цепь |
| Монтажная опора | рейка монтаж на панель |
| Время работы | 12...22 мс включение 4...19 мс отключение |
| Категория перенапряжения | III |
| Мощность, рассеиваемая одним полюсом | 1.56 Вт AC-1 0.2 Вт AC-3 |
| Защитная крышка | с |
| [ie] номинальный рабочий ток | 9 А 60 °C) в |
| Серия продукта | TeSys D |
| Краткое название устройства | LC1D |
| Конфигурация главных контактов | 3 Н.О. |
| Тип продукта | контактор |
| [up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с IEC 60947 |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З. |
| Максимальная частота коммутации | 3600 цикл/ч в |
| [icw] номинальный кратковременно допустимый ток | 105 А в |
| Электрическая износостойкость | 0.6 млн. циклов 25 А AC-1 при Ue |
| Сертификаты | ГОСТ BV LROS (Lloyds register of shipping) DNV CSA RINA CCC UL GL |
| Код совместимости | LC1D |
| Потребляемая мощность при срабатывании | 70-70 В·А 60 Hz 0.75 20 °C) 70-70 В·А 50 Гц 0.75 20 °C) |
| Сопротивление изоляции | > 10 МОм для цепь сигнализации |
| Минимальный коммутируемый ток | 5 мА для цепь сигнализации |
| Потребляемая мощность при удержании, в·а | 7.5-7.5 В·А 60 Hz 0.3 20 °C) 7-7 В·А 50 Гц 0.3 20 °C) |
| Теплоотдача | 2-3 Вт в 50/60 Гц |
| Минимальное коммутируемое напряжение | 17 В для цепь сигнализации |
| Технология использования катушек | без встроенного модуля защиты от перегрузок |
| Время без перекрытия | 1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом |
| Частота цепи сигнализации | 25...400 Гц |
| Контактная совместимость | M2 |
| Диапазон мощности | 1.1-2 кВт в 200-240 В 3 фазы 2.2-3 кВт в 380-440 В 3 фазы 4-6 кВт в 380-440 В 3 фазы 4-6 кВт в 480-500 В 3 фазы |
| Тип пускателя | контактор прямого пуска |
| Напряжение катушки контактора | 230 В пер. ток стандартный |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP1501004EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Регламент rohs китая | X |
| Профиль кругооборота | ENVEOLI1501004EN |
| Директива ec rohs | Соответствует |
| Не содержит токсичных тяжелых металлов | да |
| Не содержит особо опасных веществ согласно декларации reach | да |
| Степень загрязнения | 3 |
| Огнестойкость | V1 в соответствии с UL 94 850 °C в соответствии с IEC 60695-2-1 |
| Рабочая температура | -5-60 °C |
| Рабочая высота | 3000 м без ухудшения номинальных значений |
| Защитное исполнение | TH в соответствии с IEC 60068-2-30 |
| Допустимая температура воздуха вокруг устройства | -40-70 °C при Uc |
| Степень защиты ip | IP20 лицевая панель в соответствии с IEC 60529 |
| Температура окружающей среды при хранении | -60-80 °C |
| Частота тока | 50 Гц |
| Количество контактов НО (NO) | 1 |
| Количество контактов НЗ (NC) | 1 |
